Qu'est-ce qu'une machine à couler les matrices ?

1. Qu'est-ce qu'une machine d'usinage par électroérosion ?

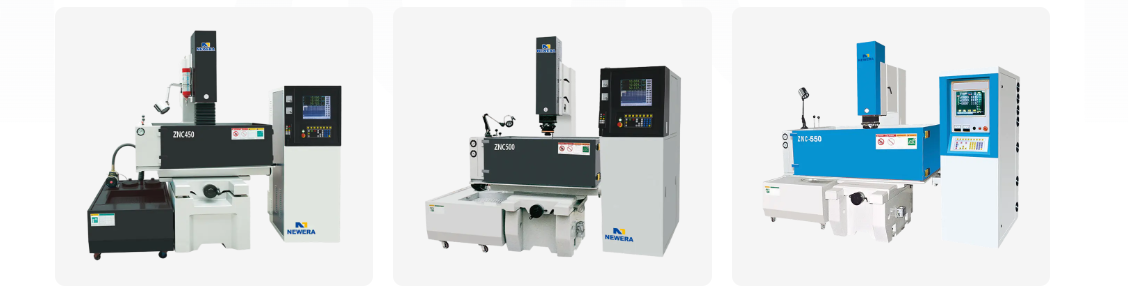

Un machine d'usinage par électroérosion , également connue sous le nom de poinçonneuse par décharge électrique, de machine de formage par électroérosion ou de machine d'usinage par décharge électrique à cavité, est un type spécial d'équipement d'usinage. Il n’utilise pas d’outils de coupe traditionnels ; au lieu de cela, il utilise la température élevée instantanée générée par une décharge d’étincelle pour éroder les matériaux métalliques, transformant ainsi les pièces dans la forme souhaitée.

En termes simples, il peut être compris comme une machine qui « sculpte le métal avec des étincelles ».

2. Comment un Machine à couler les matrices Ça marche ?

Le principe de fonctionnement d'une machine d'usinage par électroérosion repose sur un principe clé : dans un liquide isolant, lorsque deux électrodes (électrode d'outil et électrode de pièce) sont rapprochées à l'infini mais sans contact, une décharge d'étincelle pulsée est générée. La température élevée (jusqu'à 10 000-12 000°C) générée lors de la décharge instantanée fait fondre et vaporise localement le matériau métallique.

Ce processus implique les éléments suivants :
Deux électrodes :
Électrode d'outil : généralement constituée d'un matériau hautement conducteur et résistant à la corrosion tel que le cuivre ou le graphite, sa forme complète précisément la forme de la cavité de la pièce à usiner (essentiellement un « tampon »).
Électrode de pièce à usiner : matériau métallique usiné, tel que l'acier moulé ou le carbure cémenté.
Milieu isolant : généralement une huile EDM spécialisée. Il sert à isoler, refroidir et éliminer les copeaux.

Processus d'usinage :
L'électrode de l'outil et l'électrode de la pièce à usiner sont immergées dans l'huile EDM.
Grâce à un système d'asservissement, l'électrode de l'outil est lentement avancée vers l'électrode de la pièce à usiner.
Lorsque l’écart entre eux devient suffisamment petit (généralement de quelques micromètres à des dizaines de micromètres), l’isolation se brise, générant une décharge d’étincelle pulsée.
La température élevée instantanée fait fondre et vaporise une petite pointe de métal sur la surface de la pièce.
Après la décharge, l'huile EDM refroidit et solidifie les particules de métal fondu et les élimine de l'espace.
Ce processus se répète des milliers, voire des centaines de milliers de fois par seconde, avec d'innombrables petites fosses de décharge s'empilant pour finalement « copier » la forme de l'électrode de l'outil sur la pièce, créant ainsi des cavités complexes.

3. Caractéristiques et avantages des machines à couler

« Utiliser la flexibilité pour surmonter la dureté » : Capable d'usiner n'importe quel matériau conducteur à haute résistance et haute dureté, tel que l'acier trempé, les alliages de titane et le carbure cémenté. Plus le matériau est dur, plus l’avantage d’usinage est prononcé.

Aucune force de coupe macroscopique : l'outil et la pièce ne se touchent pas pendant l'usinage, éliminant ainsi les forces de coupe traditionnelles. Par conséquent, il peut usiner des pièces à parois minces, flexibles et de taille micrométrique avec une faible rigidité sans provoquer de déformation de la pièce.

Usinage de formes complexes : Capable d'usiner des géométries complexes, des cavités profondes et des fentes étroites difficiles ou impossibles à réaliser avec les méthodes de découpe traditionnelles, ce qui le rend particulièrement adapté à l'usinage de cavités et de trous de moules.

Haute précision et bonne qualité de surface : grâce à un contrôle précis des paramètres électriques, une précision dimensionnelle élevée et une rugosité de surface spécifique peuvent être obtenues. La surface usinée présente généralement un aspect piqué uniforme, ce qui est bénéfique pour la rétention d'huile et la lubrification.

4. Principaux domaines d'application

Le principal domaine d’application des machines EDM (Electrical Discharge Machining) est l’industrie de la fabrication de moules.
Moules d’injection : Usinage de cavités pour divers moules de produits en plastique.
Moules de moulage sous pression : cavités d'usinage pour le moulage sous pression d'alliages d'aluminium, d'alliages de magnésium et d'autres métaux.
Matrices de forgeage : Cavités d'usinage pour matrices de forgeage.
Trous irréguliers et cavités profondes : usinage de divers trous traversants irréguliers, trous borgnes et structures de cavités profondes.
Usinage de petits trous : grâce à des têtes d'usinage spécialisées pour petits trous, un usinage efficace de petits trous profonds est possible.
