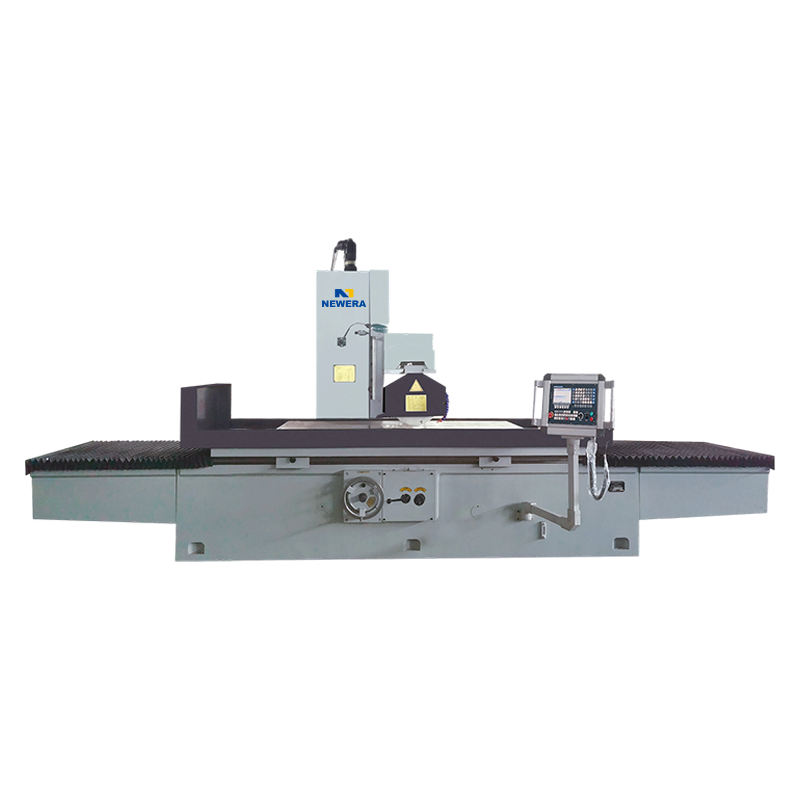

A rectifieuse plane commandée par programme (CNC surface meuleuse) est une meuleuse de haute précision qui est automatiquement contrôlée par un système de commande numérique (CNC). Il est largement utilisé dans la fabrication de machines, le traitement de moules et l’usinage de pièces mécaniques de précision. Par rapport aux rectifieuses planes manuelles traditionnelles, les rectifieuses planes contrôlées par programme ont un niveau d'automatisation plus élevé, une précision d'usinage plus stable et une plus grande adaptabilité, ce qui les rend particulièrement adaptées à la production de masse et à l'usinage de pièces de forme complexe.
En tant que fabricant professionnel de rectifieuses de surface contrôlées par un programme OEM et usine de rectifieuses de surface contrôlée par un programme ODM, New Era a continuellement réalisé des réalisations scientifiques et technologiques avancées tant au niveau national qu'international, et est maintenant devenue un fabricant professionnel doté d'un centre de production et d'installation complet. Nous fournissons toujours aux clients les meilleures solutions et créons une valeur maximale avec des produits de haute qualité et des services parfaits.
1. Principe de fonctionnement d'un Rectifieuse de surfaces contrôlée par programme
Le principe de fonctionnement d'une rectifieuse plane contrôlée par programme est similaire à celui d'une rectifieuse plane traditionnelle ; le meulage s'effectue toujours par le contact entre la meule de la meuleuse et la pièce à usiner. Cependant, la plus grande différence d'une rectifieuse plane contrôlée par programme réside dans son contrôle précis de diverses opérations via un système de commande numérique (NC), permettant ainsi un usinage automatisé et précis.
(1) Contrôle du système CN
Le cœur d'une rectifieuse plane contrôlée par programme est son système CN, généralement un système CN de haute précision. L'opérateur conçoit les dessins d'usinage des pièces à l'aide d'un logiciel CAO/FAO et génère le programme CN correspondant. Ces instructions de programme incluent les dimensions de la pièce, sa forme, la séquence de meulage, la vitesse d'avance, etc., et le système CN contrôle le mouvement de la meuleuse conformément à ces instructions de programme.
(2) Processus d'alimentation et de broyage automatisé
Le système NC contrôle avec précision le mouvement des axes X, Y et Z, permettant à la meuleuse d'effectuer un meulage précis le long d'une trajectoire définie. La meule tourne à grande vitesse entraînée par la broche, entrant en contact avec la surface de la pièce et enlevant de la matière. Grâce à une méthode d'alimentation précise, la planéité, la douceur et la précision de la surface de la pièce sont assurées.
(3) Refroidissement et élimination des copeaux avec du liquide de coupe
Comme les rectifieuses planes traditionnelles, les rectifieuses planes contrôlées par programme nécessitent également un fluide de coupe pour le refroidissement et la lubrification afin de réduire la chaleur de coupe et l'accumulation de copeaux, empêchant ainsi l'augmentation de la température pendant l'usinage d'affecter la précision de la pièce et de la meule. Le système de liquide de coupe pulvérise uniformément du liquide de refroidissement sur la zone de contact entre la meule et la pièce à usiner à travers des buses, garantissant ainsi un usinage en douceur.
(4) Dressage automatique et compensation des erreurs
Les rectifieuses planes contrôlées par programme sont généralement équipées de dispositifs de dressage automatiques qui dressent et calibrent automatiquement la meule, garantissant ainsi qu'elle reste dans des conditions de coupe optimales. Simultanément, le système CNC peut compenser en temps réel les erreurs mineures survenant lors du meulage, garantissant ainsi la précision des dimensions de la pièce.
2. Avantages et caractéristiques des rectifieuses de surfaces contrôlées par programme
(1) Usinage de haute précision
Les rectifieuses de surface contrôlées par programme peuvent contrôler avec précision le processus de meulage via un système CNC, atteignant ainsi une précision d'usinage au niveau du micron. Une grande cohérence est garantie dans les dimensions, la forme et la finition de surface, ce qui les rend particulièrement adaptés à la production en série de pièces de précision.
(2) Haute efficacité et automatisation
Les rectifieuses planes traditionnelles nécessitent une opération manuelle approfondie, tandis que les rectifieuses planes contrôlées par programme, grâce au contrôle entièrement automatisé du système CNC, améliorent considérablement l'efficacité du traitement, en particulier dans la production de masse. Le système de contrôle automatisé peut ajuster automatiquement des paramètres tels que la vitesse d'avance, la profondeur de meulage et la trajectoire d'usinage en fonction des différentes exigences de la pièce, améliorant ainsi l'efficacité de la production et la qualité du traitement.
(3) Capacité d'usinage de pièces complexes
Les rectifieuses planes traditionnelles sont principalement utilisées pour le meulage de surfaces simples, tandis que les rectifieuses planes contrôlées par programme peuvent traiter des formes de pièces plus complexes. Grâce à la programmation CNC, les rectifieuses planes contrôlées par programme peuvent effectuer diverses opérations de meulage complexes sur des pièces, notamment des biseaux, des rainures et des surfaces étagées, répondant ainsi à divers besoins de traitement.
3. Points de maintenance des rectifieuses planes contrôlées par programme
La haute précision et la stabilité des rectifieuses planes commandées par programme reposent sur un entretien approprié. Un entretien régulier est essentiel pour garantir un fonctionnement stable à long terme et maintenir une précision d’usinage élevée. Voici quelques points d’entretien clés :
Nettoyage et lubrification réguliers :
La propreté est fondamentale pour le fonctionnement normal d’une rectifieuse plane contrôlée par programme. Nettoyez régulièrement la table de travail, les guidages, la broche, les meules et autres composants pour éviter l'accumulation de débris de meulage et d'impuretés, qui peuvent affecter la précision de l'usinage. Simultanément, lubrifiez régulièrement les rails de guidage, les vis-mères, la broche et les autres pièces mobiles pour éviter les frottements et l'usure.
Inspectez les meules et la broche :
L'usure de la meule affecte directement la précision de l'usinage et la qualité de la surface ; il est donc nécessaire d'inspecter régulièrement l'état d'usure de la meule. Si une usure inégale ou des fissures apparaissent sur la meule, elle doit être remplacée ou réparée rapidement. La broche est également un composant essentiel du broyeur ; vérifiez régulièrement son fonctionnement pour vous assurer qu'il fonctionne correctement et sans bruit anormal.
Calibrage de la machine-outil :
Avec une utilisation accrue, la précision d'usinage des rectifieuses planes contrôlées par programme peut s'écarter. Un étalonnage régulier de la précision à l'aide d'outils de mesure de précision (tels que des interféromètres et des niveaux laser) est nécessaire pour garantir que la machine-outil conserve une précision d'usinage optimale.
Entretien du système de liquide de coupe :
Le système de liquide de coupe est crucial pour le refroidissement et la lubrification de la meuleuse. Vérifiez régulièrement le niveau, la qualité et la concentration du liquide de coupe et remplacez le liquide de coupe si nécessaire. Simultanément, le système de filtration du liquide de coupe doit être nettoyé régulièrement pour éviter que des impuretés ne contaminent le liquide de coupe et n'affectent les performances de refroidissement.
