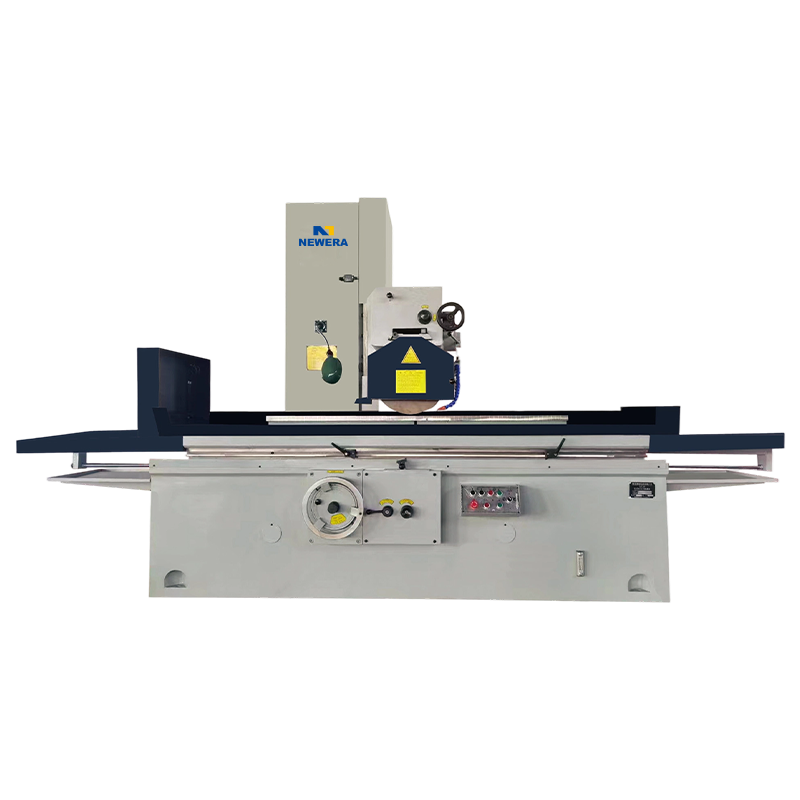

A Meuleuse de surface à table rectangulaire à arbre horizontal est une machine-outil utilisée pour le meulage de précision des surfaces des pièces. Il a une large gamme d'applications, notamment dans l'usinage de pièces nécessitant une haute précision et un état de surface élevé. Sa principale caractéristique est sa conception de disposition horizontale, qui confère à la machine une plus grande rigidité, des performances d'usinage plus stables et la capacité d'accueillir des pièces plus grandes.
En tant que fabricant professionnel OEM et fabricant ODM de meuleuses planes à table rectangulaire à arbre horizontal, New Era a continuellement réalisé des réalisations scientifiques et technologiques avancées tant au niveau national qu'international, et est maintenant devenu un fabricant professionnel doté d'un centre de production et d'installation complet.
1. Principe de fonctionnement de Machine de meulage de surface de table rectangulaire à arbre horizontal
Le principe de fonctionnement d'une meuleuse de surface à table rectangulaire à arbre horizontal est similaire à celui des autres meuleuses de surface. Le meulage est effectué par la meule de la meuleuse en contact avec la surface de la pièce. Le processus de travail principal peut être divisé en les étapes suivantes :
(1) Fixation de la pièce
La pièce est fixée à la table de travail à l'aide d'un mandrin magnétique, d'une pince ou d'un dispositif de fixation dédié. La table de travail est de forme rectangulaire et se déplace le long d'un axe horizontal (latéral) ou vertical (longitudinal) pour garantir que la pièce ne bouge pas pendant le meulage. La conception rectangulaire de la table de travail permet à la machine-outil de transporter des pièces plus grandes et plus lourdes, ce qui la rend adaptée au meulage de précision de grandes pièces.
(2) Rotation et meulage de la meule
La broche de la rectifieuse entraîne la meule en rotation et le meulage commence une fois que la meule entre en contact avec la surface de la pièce. La vitesse de rotation de la meule est coordonnée avec la vitesse d'avance de la pièce, et les minuscules particules sur la surface de la pièce sont éliminées par friction physique, obtenant progressivement une surface lisse et uniforme. Pendant le processus de meulage, la rectifieuse ajuste la trajectoire de mouvement de la pièce ou de la meule via le système de contrôle d'alimentation transversale, longitudinale ou verticale pour assurer un meulage uniforme de la surface de la pièce.
(3) Refroidissement et élimination des copeaux
Étant donné que le processus de meulage génère des températures élevées, le système de liquide de coupe joue un rôle dans le refroidissement et la lubrification pendant le processus de meulage. Le liquide de coupe réduit non seulement la friction et la température pendant le meulage, mais aide également à nettoyer les débris de meulage de la surface de la pièce, les empêchant ainsi d'affecter la précision de l'usinage.
(4) Contrôle de précision
Les rectifieuses planes à table rectangulaire à axe horizontal sont généralement équipées d'un système CNC ou d'un dispositif de réglage manuel, qui peut contrôler avec précision les paramètres d'usinage tels que la profondeur de meulage, la vitesse d'avance et la position de la pièce pour garantir la précision de la pièce et la qualité de la surface.
2. Caractéristiques de la rectifieuse de surface à table rectangulaire à arbre horizontal
(1) Rigidité et stabilité élevées
La conception de la structure horizontale de la meuleuse de surface à table rectangulaire à arbre horizontal offre une plus grande rigidité, lui permettant de résister à des forces de coupe plus importantes et de maintenir moins de déformation pendant le meulage. La conception rectangulaire de la table assure une plus grande surface d'appui, ce qui rend plus stable le traitement de pièces plus lourdes ou plus grandes.
(2) Adaptabilité au traitement de pièces de grande taille
Par rapport aux meuleuses planes verticales, la meuleuse plane à table rectangulaire à arbre horizontal est dotée d'une table plus grande, capable de supporter des pièces plus grandes, ce qui la rend adaptée au traitement de grandes pièces, telles que des moules, des bancs de machines-outils et de grandes pièces mécaniques. Sa plus grande plage de traitement en fait un appareil idéal pour la fabrication de machines lourdes et de moules.
(3) Excellente précision d'usinage
Grâce à un système CNC précis ou à un dispositif de réglage manuel, la meuleuse de surface à table rectangulaire à arbre horizontal peut atteindre une précision d'usinage au niveau du micron. Son système de contrôle de rigidité élevée et de précision garantit que la planéité et la douceur de la pièce à usiner répondent aux exigences strictes, ce qui la rend largement utilisée dans les tâches d'usinage nécessitant une haute précision.
(4) Multifonctionnalité et flexibilité
La meuleuse de surface à table rectangulaire à axe horizontal peut non seulement effectuer un meulage de surface ordinaire, mais également meuler des surfaces inclinées, des surfaces étagées et des surfaces de forme irrégulière. Ses méthodes d'usinage flexibles s'adaptent aux besoins d'usinage de diverses pièces, augmentant ainsi la gamme d'applications de la machine-outil.
(5) Vibrations réduites et qualité d’usinage améliorée
La conception horizontale réduit les problèmes de vibrations causés par l'instabilité du centre de gravité, qui peuvent survenir avec les meuleuses verticales, garantissant un processus de meulage plus fluide, améliorant ainsi la précision de l'usinage et la finition de surface.
2. Caractéristiques de la rectifieuse de surface à table rectangulaire à arbre horizontal
(1) Rigidité et stabilité élevées
La conception de la structure horizontale de la meuleuse de surface à table rectangulaire à arbre horizontal offre une plus grande rigidité, lui permettant de résister à des forces de coupe plus importantes et de maintenir moins de déformation pendant le meulage. La conception rectangulaire de la table assure une plus grande surface d'appui, ce qui rend plus stable le traitement de pièces plus lourdes ou plus grandes.
(2) Adaptabilité au traitement de pièces de grande taille
Par rapport aux meuleuses planes verticales, la meuleuse plane à table rectangulaire à arbre horizontal est dotée d'une table plus grande, capable de supporter des pièces plus grandes, ce qui la rend adaptée au traitement de grandes pièces, telles que des moules, des bancs de machines-outils et de grandes pièces mécaniques. Sa plus grande plage de traitement en fait un appareil idéal pour la fabrication de machines lourdes et de moules.
(3) Excellente précision d'usinage
Grâce à un système CNC précis ou à un dispositif de réglage manuel, la meuleuse de surface à table rectangulaire à arbre horizontal peut atteindre une précision d'usinage au niveau du micron. Son système de contrôle de rigidité élevée et de précision garantit que la planéité et la douceur de la pièce à usiner répondent aux exigences strictes, ce qui la rend largement utilisée dans les tâches d'usinage nécessitant une haute précision.
(4) Multifonctionnalité et flexibilité
La meuleuse de surface à table rectangulaire à axe horizontal peut non seulement effectuer un meulage de surface ordinaire, mais également meuler des surfaces inclinées, des surfaces étagées et des surfaces de forme irrégulière. Ses méthodes d'usinage flexibles s'adaptent aux besoins d'usinage de diverses pièces, augmentant ainsi la gamme d'applications de la machine-outil.
(5) Vibrations réduites et qualité d’usinage améliorée
La conception horizontale réduit les problèmes de vibrations causés par l'instabilité du centre de gravité, qui peuvent survenir avec les meuleuses verticales, garantissant un processus de meulage plus fluide, améliorant ainsi la précision de l'usinage et la finition de surface.
3. Points d'entretien de la rectifieuse de surface à table rectangulaire à axe horizontal
Pour garantir le fonctionnement stable à long terme de la rectifieuse plane à table rectangulaire à axe horizontal et maintenir ses capacités d'usinage de haute précision, un entretien régulier est essentiel. Voici quelques points de maintenance clés :
(1) Nettoyage et lubrification réguliers
La surface de la rectifieuse, les rails de guidage, les meules et autres pièces doivent être nettoyées régulièrement pour éviter que la poussière et les copeaux de coupe ne s'accumulent à l'intérieur de la machine et n'affectent sa précision. En particulier, les rails de guidage et les vis mères doivent être régulièrement lubrifiés pour éviter l'usure et maintenir un mouvement fluide.
(2) Vérification et dressage de la meule
Le degré d'usure de la meule affecte directement la précision de l'usinage et la qualité de la surface. L'usure de la meule doit être vérifiée régulièrement pour garantir une usure uniforme, et elle doit être dressée ou remplacée si nécessaire. Dresser régulièrement la meule peut maintenir son état de coupe optimal et éviter des surfaces inégales de la pièce ou des erreurs de précision dues à des problèmes de meule.
(3) Calibrage de la précision de la machine-outil
Après une utilisation prolongée, la machine-outil peut subir des écarts de précision et doit donc être calibrée régulièrement. Utilisez des outils de mesure de précision pour vérifier la planéité, la perpendiculaire et la précision du mouvement de la table de la machine-outil afin de garantir que la précision de la pièce n'est pas affectée pendant le traitement.
(4) Inspection de la broche et du système d'entraînement
La broche et le système d’entraînement sont les composants essentiels d’une meuleuse plane à table rectangulaire à axe horizontal. Vérifiez régulièrement le bon fonctionnement de la broche et le système d'entraînement pour détecter tout bruit ou vibration anormal. Si des anomalies sont constatées, la réparation ou le remplacement doit être effectué immédiatement.
(5) Entretien du système de refroidissement et d'élimination des copeaux
Le système de refroidissement nécessite des contrôles réguliers du niveau et de la qualité pour éviter toute contamination ou concentration inappropriée, qui pourrait affecter les performances de refroidissement. Le système d'élimination des copeaux nécessite également un nettoyage régulier pour garantir que les copeaux ne s'accumulent pas sur la table ou la meule, affectant ainsi la précision de l'usinage.
(6) Inspection du système électrique
La stabilité du système électrique affecte directement le fonctionnement normal du broyeur. Vérifiez régulièrement les composants électriques, les panneaux de commande et les connexions de câbles pour vous assurer que tous les composants électriques ne sont pas desserrés ou vieillis, évitant ainsi les interruptions d'usinage dues à des défauts électriques.
(7) Gestion environnementale
Les meuleuses de précision ont des exigences environnementales élevées, car elles doivent maintenir une température et une humidité constantes. Des différences de température excessives peuvent provoquer une dilatation thermique de la machine-outil, affectant ainsi la précision de l'usinage. Par conséquent, il est recommandé d'installer la machine-outil dans un atelier à température contrôlée pour éviter l'impact d'une température et d'une humidité élevées sur les performances de la machine-outil.
