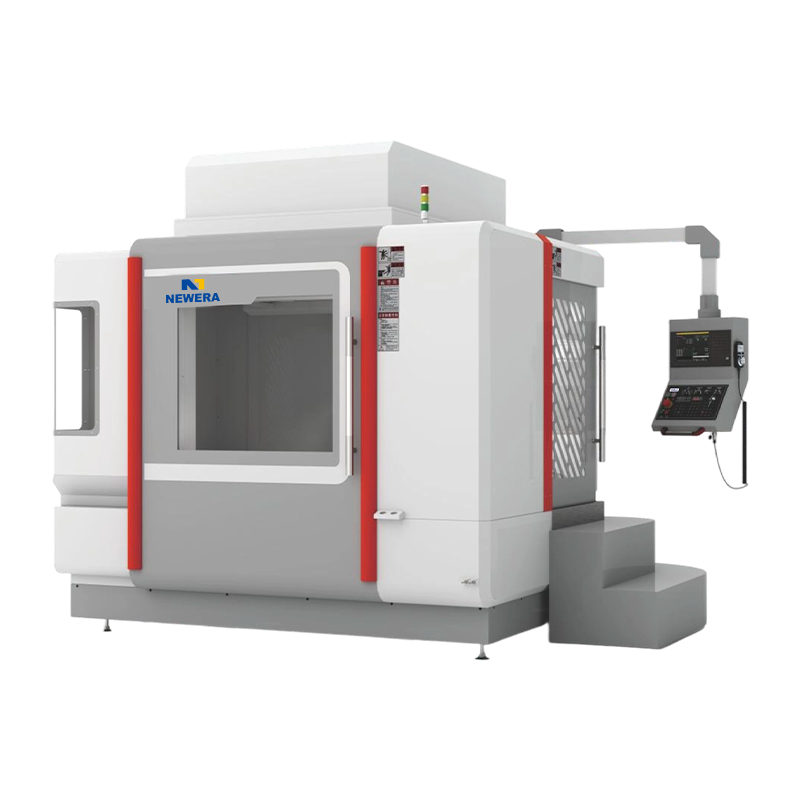

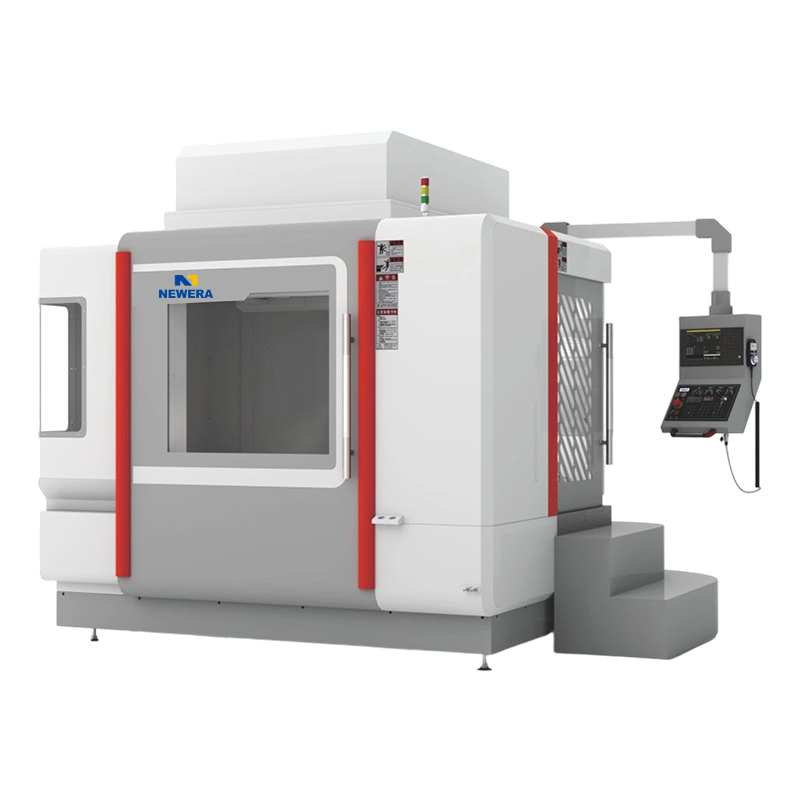

A centre d'usinage horizontal (HMC) est une machine-outil CNC caractérisée par une broche horizontale. Par rapport aux centres d'usinage verticaux, la broche d'un centre d'usinage horizontal est parallèle à la table de travail, ce qui lui permet de mieux gérer des pièces plus lourdes et des tâches de coupe plus complexes. En raison de leur stabilité et de leurs capacités de coupe supérieures, les centres d'usinage horizontaux sont largement utilisés dans les domaines d'usinage nécessitant une précision et une efficacité élevées, tels que l'automobile, l'aérospatiale, la fabrication de moules et le traitement de machines lourdes.
1. Structure de base et principe de fonctionnement d'un centre d'usinage horizontal
La structure principale d'un centre d'usinage horizontal comprend le banc, la table de travail, la broche, le magasin d'outils, le système CNC et le système d'asservissement. Sa broche disposée horizontalement peut résister à des forces de coupe importantes, ce qui la rend adaptée aux tâches d'usinage à charge et force de coupe élevées. La table de travail est généralement équipée d'une fonction rotative, permettant un positionnement flexible de la pièce et un usinage multi-angle.
Le centre d'usinage horizontal contrôle avec précision le mouvement des axes X, Y et Z via le système CNC et effectue diverses opérations d'usinage, telles que le fraisage, le perçage et le taraudage, via les paramètres du programme. Par rapport aux centres d'usinage verticaux, les centres d'usinage horizontaux disposent d'une table de travail plus flexible pour un usinage à multiples facettes, améliorant à la fois l'efficacité et la précision.
2. Principales caractéristiques des centres d'usinage horizontaux
(1) Capacité de coupe élevée : grâce à la disposition horizontale des broches, les centres d'usinage horizontaux peuvent résister à des forces de coupe plus importantes, ce qui les rend particulièrement adaptés à l'usinage de pièces plus lourdes ou à l'exécution de tâches de coupe lourdes.
(2) Convient à l'usinage à multiples facettes : la table de travail d'un centre d'usinage horizontal peut tourner, permettant un usinage multi-angle de la pièce, réduisant le nombre d'opérations de serrage de la pièce et améliorant l'efficacité de l'usinage.
(3) Rigidité et stabilité élevées : les centres d'usinage horizontaux possèdent une rigidité élevée, capable de résister à des charges d'usinage importantes, ce qui les rend particulièrement adaptés aux tâches d'usinage d'ébauche et à charges de coupe élevées.
(4) Multifonctionnalité : en plus du fraisage et du perçage conventionnels, les centres d'usinage horizontaux disposent généralement de fortes capacités de liaison multi-axes, permettant l'usinage de formes complexes et de processus multiples pour répondre à diverses exigences technologiques.
(5) Haut degré d'automatisation : De nombreux centres d'usinage horizontaux sont équipés de changeurs d'outils automatiques, qui peuvent changer automatiquement divers outils sans intervention manuelle, améliorant ainsi l'efficacité de la production et la précision de l'usinage.
3. Domaines d'application des centres d'usinage horizontaux
Les centres d'usinage horizontaux sont largement utilisés dans de nombreuses industries, notamment dans les domaines nécessitant un usinage à forte charge et de haute précision.
(1) Industrie automobile : dans la construction automobile, les centres d'usinage horizontaux sont utilisés pour traiter les pièces de moteur, les boîtes de vitesses, les châssis de carrosserie et d'autres composants, manipulant ainsi efficacement des pièces complexes dans la production de masse.
(2) Aérospatiale : les centres d'usinage horizontaux sont largement utilisés dans l'usinage de composants de moteurs d'avion, de cadres d'ailes, de pièces structurelles, etc., répondant aux exigences de l'usinage de haute précision et à forte charge.
(3) Fabrication de moules : les centres d'usinage horizontaux conviennent à l'usinage de grands moules, particulièrement performants dans la production de moules aux formes complexes et aux exigences de haute précision.
(4) Fabrication de machines : les centres d'usinage horizontaux peuvent usiner efficacement de grandes pièces mécaniques, telles que des bâtis et des supports de machines-outils, répondant ainsi aux besoins d'usinage de pièces lourdes et de grande taille.
(5) Machinerie lourde : dans le domaine de la fabrication de machines lourdes, les centres d'usinage horizontaux peuvent fournir des forces de coupe puissantes, s'adaptant à l'usinage efficace des pièces d'ébauche et complexes.
4. Défauts courants et solutions pour les centres d'usinage horizontaux
| Type de défaut | Symptômes courants | Causes possibles | Solutions |
| Défaut du système de broche | Vibrations excessives de la broche, usinage grossier, bruit anormal | Usure des roulements, défaillance de l'équilibrage dynamique, défaillance du mécanisme de brochage | Remplacez les roulements de broche ; rééquilibrer; vérifier la force de brochage ou remplacer les disques ressorts. |
| Problème d'indexation de table | Indexation imprécise, blocage en rotation, impossibilité de verrouillage | Pression hydraulique insuffisante, panne d'encodeur, pignon d'indexation usé | Ajuster la pression hydraulique ; calibrer l'encodeur ; réparer ou remplacer le pignon d'indexation. |
| Défaut du changeur d'outils | Changement d'outil interrompu, détachement du porte-outil, désalignement du magasin d'outils | Mâchoires de préhension robotiques usées, pression d'air insuffisante, interférence de signal | Remplacer les pinces ; vérifier la pression de la source d'air (≥0,6MPa) ; protéger les sources d’interférences ou recâbler. |
| Fuite de liquide de refroidissement | Fuite dans la zone d'usinage, baisse rapide du niveau de liquide de refroidissement | Joints vieillissants, canalisations rompues, pompe endommagée | Remplacer les joints ; réparer les tuyaux; vérifier l'étanchéité de la pompe à liquide de refroidissement. |
| Anomalie de positionnement du luminaire | Déplacement de la pièce, force de serrage insuffisante | Faible pression du dispositif hydraulique, goupilles de positionnement usées, erreur de programme | Ajuster la pression hydraulique ; remplacer les goupilles de positionnement ; Vérifiez le programme de macro du luminaire. |
Les centres d'usinage horizontaux, avec leurs capacités de coupe supérieures, leur adaptabilité à l'usinage multi-facettes et leur grande rigidité, sont largement utilisés dans diverses industries, particulièrement adaptés aux pièces nécessitant une haute précision et des charges lourdes. Bien que certains défauts puissent survenir lors d'une utilisation prolongée à haute intensité, une inspection, une maintenance et un réglage opportuns peuvent prévenir efficacement les problèmes et prolonger la durée de vie de l'équipement. Avec les progrès technologiques continus, les performances des centres d’usinage horizontaux continueront de s’améliorer, répondant mieux aux besoins croissants d’usinage de diverses industries.
