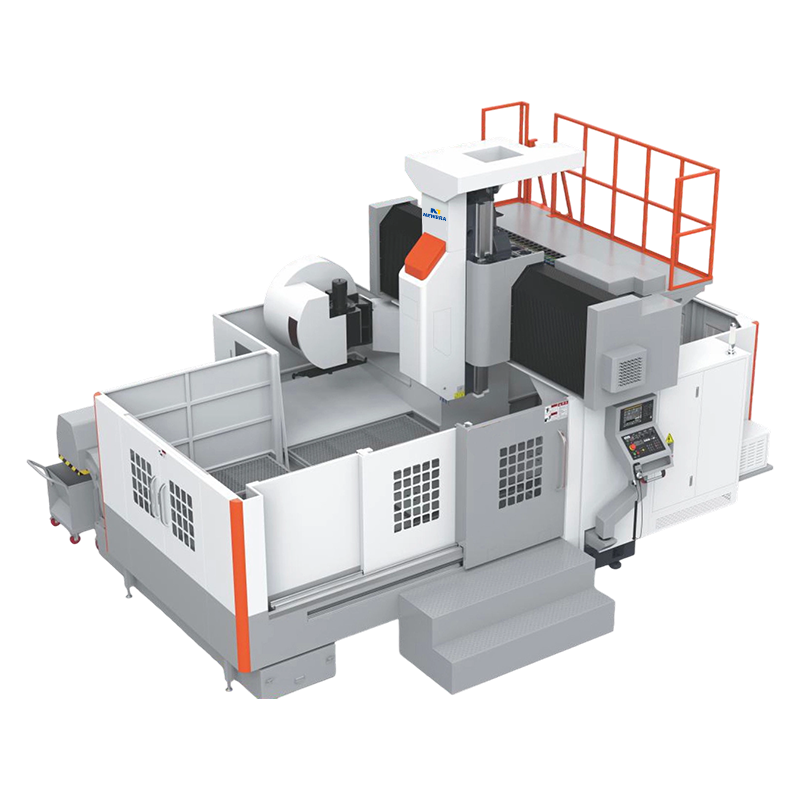

A centre d'usinage à portique est une machine-outil CNC avec une structure de type portique, largement utilisée pour l'usinage de pièces grandes et lourdes. Ses caractéristiques de conception lui confèrent une rigidité et une stabilité élevées, ce qui le rend particulièrement adapté aux tâches d'usinage nécessitant une haute précision et des charges lourdes, comme dans l'aérospatiale, la construction navale, la fabrication de moules et la fabrication de machines. Par rapport aux centres d'usinage verticaux ou horizontaux traditionnels, les centres d'usinage à portique peuvent résister à des forces de coupe plus importantes, avoir une plage d'usinage plus large et une efficacité de production plus élevée.
1. Structure de base et principe de fonctionnement des centres d'usinage à portique

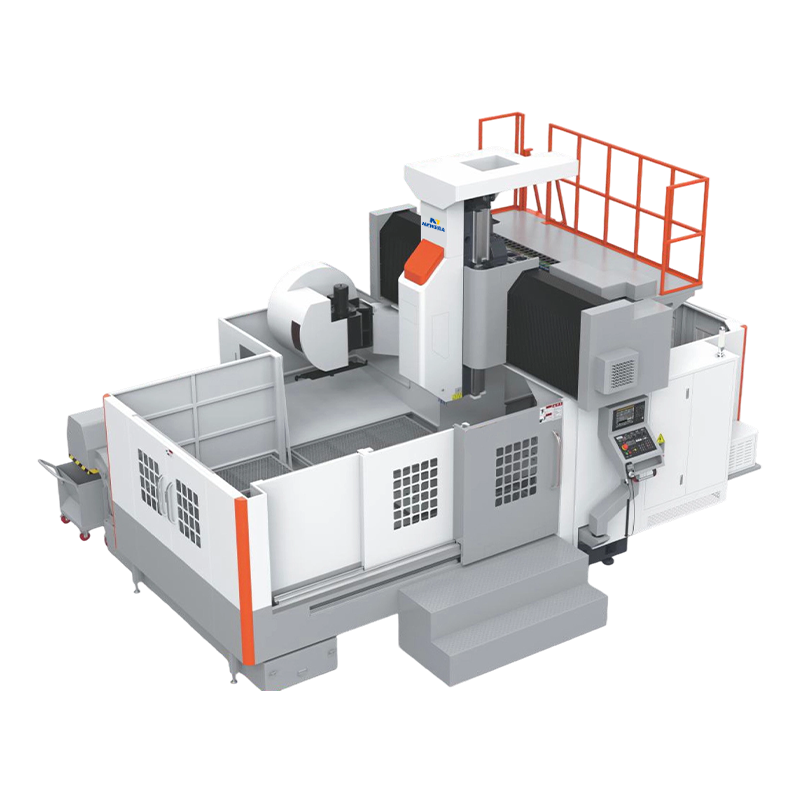

Le banc d'un centre d'usinage à portique adopte une structure en forme de "portique". La tête de broche enjambe la pièce à travers des colonnes des deux côtés, formant ainsi une zone d'usinage de grande portée. Cette structure permet à la machine-outil d'effectuer un usinage efficace sur une grande table de travail, particulièrement adaptée à l'usinage de pièces volumineuses et lourdes. Son principe de fonctionnement est similaire à celui des machines-outils CNC conventionnelles, utilisant un système CNC pour contrôler le mouvement précis de chaque axe afin d'effectuer diverses opérations telles que le fraisage, le perçage et le taraudage.
Les centres d'usinage à portique sont généralement équipés de servomoteurs de haute précision et de guidages linéaires sur leurs broches et leurs tables de travail, offrant un mouvement fluide et précis. Simultanément, les changeurs d'outils automatiques permettent des changements d'outils automatiques, améliorant ainsi l'efficacité de la production et réduisant les interventions manuelles.
2. Principales caractéristiques des centres d'usinage à portique
(1) Rigidité et stabilité élevées : en raison de leur structure à portique, les centres d'usinage à portique peuvent résister à des forces et charges de coupe importantes, conservant une haute précision même sous des charges élevées, ce qui les rend adaptés à la coupe lourde et à l'usinage de grandes pièces.
(2) Large gamme d'usinage : en raison de leur conception structurelle, les centres d'usinage à portique sont généralement équipés de grandes tables de travail, permettant l'usinage de grandes pièces, ce qui les rend adaptés à l'usinage de précision de grandes pièces.
(3) Usinage de haute précision : la conception à haute rigidité des centres d'usinage à portique leur permet de fournir une très grande précision d'usinage lors d'usinages complexes et de précision, particulièrement performants dans l'usinage de moules de précision et de pièces aérospatiales.
(4) Degré élevé d'automatisation : les centres d'usinage à portique sont généralement équipés de changeurs d'outils automatiques, qui peuvent basculer automatiquement entre différents outils, améliorant ainsi l'efficacité de la production et s'adaptant à la production par lots et aux exigences de processus complexes.
(5) Usinage multi-axes : les centres d'usinage à portique modernes prennent en charge l'usinage multi-axes, permettant un usinage simultané sur plusieurs axes tels que X, Y et Z, répondant aux besoins d'usinage de diverses pièces complexes.
3. Domaines d'application des centres d'usinage à portique
Fabrication de moules : les centres d'usinage à portique conviennent à l'usinage de divers types de grands moules, particulièrement avantageux dans la fabrication de moules nécessitant un usinage de trous de précision et un traitement de surface complexe.
Aéronautique : En raison de leur large gamme d’usinage et de leurs capacités d’usinage de haute précision, les centres d’usinage à portique sont largement utilisés dans l’usinage de composants aérospatiaux, tels que les châssis d’avions et les pièces de moteurs.
Construction navale : les pièces des navires sont généralement volumineuses et complexes ; Les centres d'usinage à portique peuvent traiter des pièces volumineuses et lourdes, répondant ainsi aux besoins d'usinage de l'industrie de la construction navale.
Fabrication de machines : les centres d'usinage à portique sont largement utilisés pour l'usinage de gros composants mécaniques, tels que les bâtis, les supports et les cadres de machines-outils.
Fabrication automobile : dans l'industrie automobile, les centres d'usinage à portique peuvent être utilisés pour usiner de grandes pièces automobiles, telles que des pièces de moteur et des châssis de carrosserie.
4. Défauts courants et solutions pour les centres d'usinage à portique
Bien que les centres d'usinage à portique offrent des avantages significatifs en termes de précision et de capacité d'usinage, leur structure complexe et leur charge de travail élevée les rendent sujets à des dysfonctionnements. Vous trouverez ci-dessous quelques défauts courants pouvant être rencontrés lors de l'utilisation des centres d'usinage à portique et leurs solutions.
| Type de défaut | Symptômes courants | Causes possibles | Solutions |
| Défaut de transmission mécanique | Diminution de la précision d'usinage, bruit anormal, vibration | Usure du rail de guidage/de la vis mère, mauvaise lubrification, roulements endommagés | Nettoyer et lubrifier à nouveau le rail de guidage/la vis mère ; remplacer les roulements endommagés ; ajuster le jeu des composants de transmission. |
| Défaut de broche | Surchauffe de la broche, vitesse instable, vibrations excessives | Usure des roulements de broche, déséquilibre de l'outil, refroidissement insuffisant | Remplacer les roulements ; rééquilibrer les outils ; vérifiez le système de refroidissement de la broche (par exemple, pompe à eau, tuyauterie). |
| Alarme du système d'asservissement | Alarme du conducteur (par exemple, surcharge, erreur d'encodeur) | Surcharge du moteur, câble de codeur desserré, réglages de paramètres incorrects | Vérifiez si la charge est trop élevée ; rebranchez le câble de l'encodeur ; restaurer le servomoteur aux paramètres par défaut et recalibrer. |
| Défaut du changeur d'outils | Bourrage du changeur d'outils, chute d'outil, magasin d'outils qui ne tourne pas | Pression d'air insuffisante, panne du moteur du magasin d'outils, dysfonctionnement du capteur | Vérifiez la pression de la source d'air (≥0,5MPa) ; nettoyer ou remplacer les capteurs ; réinitialisez manuellement le magasin d'outils et recalibrez-le. |
Les centres d'usinage à portique sont des équipements d'usinage très efficaces et précis, adaptés au traitement de pièces de grande taille, de haute précision et à forte charge. Ils sont largement utilisés dans les industries aérospatiale, de fabrication de moules, de construction navale et automobile.
