Rectifieuse de surfaces contrôlée par programme CKM7140/7150/7163/7180 Fabricants, entreprise

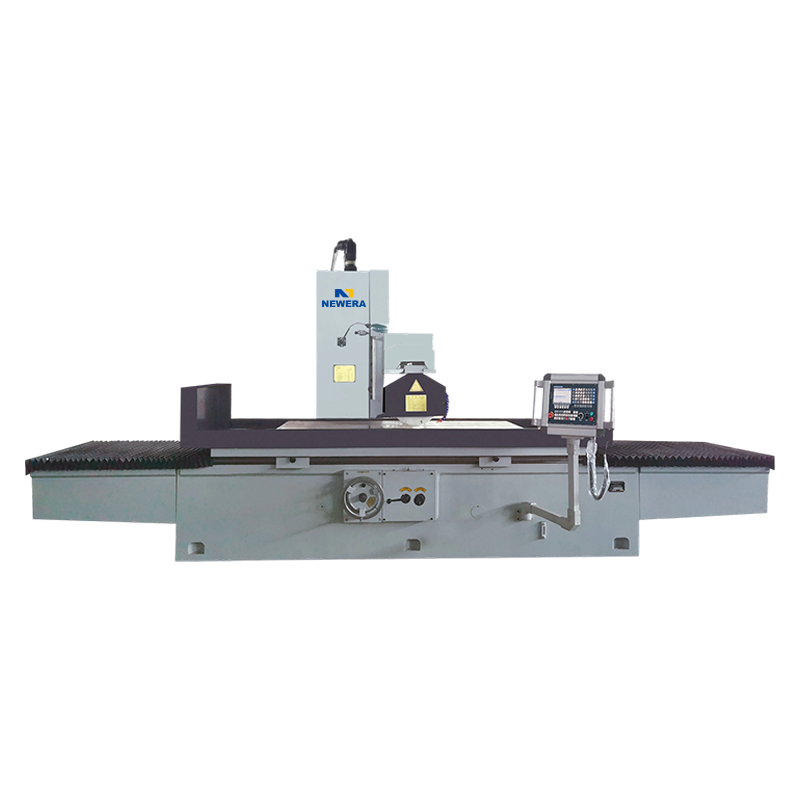

Rectifieuse de surfaces contrôlée par programme CKM7140/7150/7163/7180

Contactez-nous

EDM CNC vs EDM conventionnel : contrôle, précision, configuration et différences de coûts -2026 -11-04
Deux machines d'enfonçage peuvent être installées côte à côte avec la même taille de table, la même armoire de générateur et un encombrement similaire, tout en restant des outils totalement différents dans l&#...
Comment fonctionne l'usinage EDM ? Écart d'étincelle, physique diélectrique et de décharge -2026 -10-28
Un coin intérieur de 0,3 mm au bas d'une plaquette de matrice 58 HRC H13 est le point où le fraisage cesse d'être une option. Le rayon du coin est plus petit que n'importe quelle fraise pratique, le ...
Machine d'électroérosion à fil CNC : spécifications, coûts et guide d'achat pour les ateliers de moulage -2026 -10-21
Une matrice d'estampage D2 trempée, un poinçon en carbure, un insert de matrice d'extrusion : une fois ces pièces sorties du four entre 58 et 62 HRC, le fraisage est terminé et le meulage devient lent et ...
Technologie EDM : applications, critères de sélection et conseils pratiques -2026 -10-20
Picture a hardened H13 mold insert with a 0.8 mm deep rib and a square internal corner that no end mill can reach. The cavity has already been milled, but the last details need a process that cuts without cutter pr...
Explication de l'usinage par décharge EDM : sélection du processus, de l'outillage et de la machine -2026 -10-14
Un coin intérieur de 0,6 mm dans un insert de moule H13 trempé force une petite fraise en acier 52 HRC, et c'est un travail de casse d'outil que la plupart des ateliers préféreraient refuser. L'usina...

Modèle	Unité	CKM7140	CKM7150	CKM7163	CKM7180-16	CKM7180-20
Taille du tableau (L × L)	mm	1000×400	1250×500	1250×630	1600×800	2000×800
Course de mouvement longitudinal	mm	1100	1350	1350	1700	2100
Distance du centre de la roue à la table	mm	575	780	780	800	800
Mouvement du volant d'alimentation verticale par tour	mm	1	1	1	1	1
Mouvement du volant d'alimentation vertical par cellule	mm	0.01	0,01 (0,005)	0,01 (0,005)	0,01 (0,005)	0,01 (0,005)
Course maximale de mouvement latéral	mm	450	550	680	850	850
Vitesse de mouvement intermittent transversal	m/min	0,5-3	0,5-3	0,5-3	0,5-3	0,5-3
Vitesse longitudinale	m/min	3-30	3-30	3-30	3-30	3-30
Vitesse de l'arbre de la roue de sable	tr/min	1440	1440	1440	1440	1440
Taille de la meule	mm	Φ350×40×Φ127	Φ400×40×Φ127	Φ400×40×Φ127	Φ400×40×Φ127	Φ400×40×Φ127
Puissance du moteur de la tête de meulage	kW	7.5	7.5	7.5	11	11
Puissance du moteur de levage rapide de la tête de meulage	kW	1.5	1.5	1.5	1.5	1.5
Puissance du moteur de la pompe à huile	kW	3	4	5.5	7.5	7.5
Charge maximale de levage de la table	kilos	800	1000	1380	1600	1600
Poids net	kilos	4200	5500	7000	8000	9500
Parallélisme de la surface usinée à la surface de base	mm	1000:0,015	1000:0,015	1000:0,015	1000:0,015	1000:0,015
Rugosité de la surface	µm	Ra0,63	Ra0,63	Ra0,63	Ra0,63	Ra0,63
Taille globale	mm	2700×1640×2100	3000×1900×2400	3000×1950×2400	4500×2900×2800	5600×2900×2800
