Poursuite de la convivialité Utilise une conception de couvercle sophistiquée et est conçu en tenant compte de l'accessibilité à la table et de la manipulation des pièces avec une grue. D'autres fonctionnalités pour une meilleure maniabilité sont également intégrées dans toute la machine. L'unité hydraulique et les autres périphériques nécessitant un entretien périodique sont placés dans un endroit facilement accessible pour améliorer la maintenabilité.
Sortie de broche plus importante Ajout de la puissance de sortie nominale et du couple S3 de 15 % ; Améliorer la capacité de coupe lourde à court terme ; Raccourcissez l'accélération, la décélération et le temps de taraudage rigide.
Moteur de broche nouvelle génération Contrôle intelligent de la charge de la broche ; L'efficacité de l'ébauche a augmenté de 28 %.
Nouvelle IHM plus simple Les fonctions fréquemment utilisées passent des paramètres de verrouillage complexes à une opération à une touche.
Le traitement du système est plus fort Réglage simple du niveau de précision d’usinage.
Fabrication intelligente Extension IoT pratique ; Incluez tous les accords principaux.
Magasin d'outils ATC rapide et fiable
Climatiseur d'armoire électrique La gamme complète de « climatiseur d'armoire électrique » standard. Empêchez la poussière, le brouillard d'huile et l'humidité de pénétrer à l'intérieur de l'armoire électrique, contrôlez électroniquement la température, maintenez la température de l'armoire électrique constante, améliorez l'efficacité de fonctionnement de l'ensemble de la machine et la durée de vie des composants électroniques. En plus de performances supérieures, il protège également la durée de vie et le taux d'utilisation de la machine.

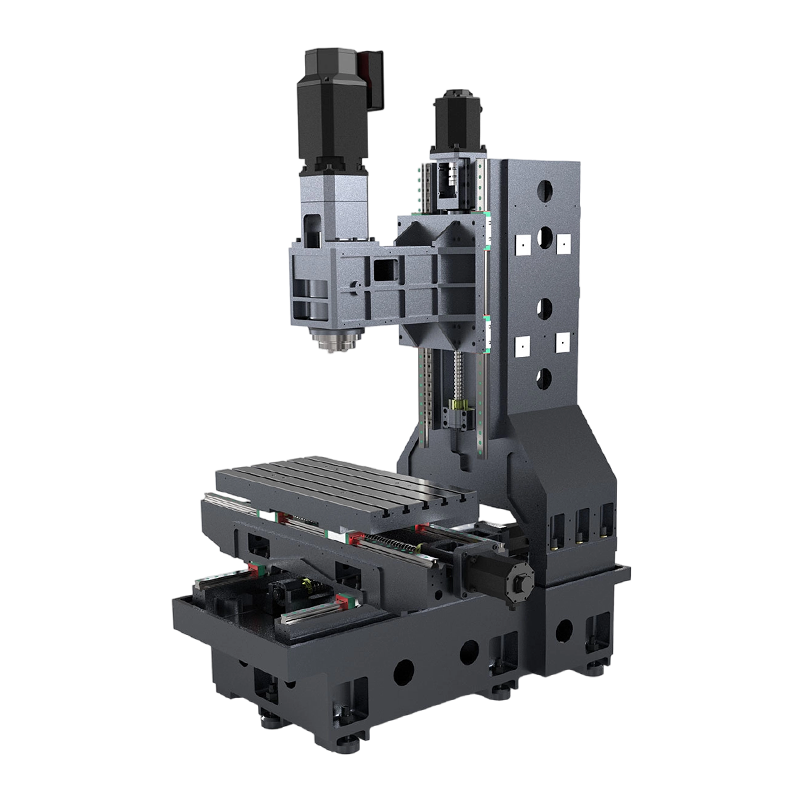

Structure Le fuselage et la selle sont renforcés par des nervures de montagne, et la ligne de flux de force est la plus courte pour assurer la meilleure rigidité. Basées sur une excellente conception technique, les nervures de la base et de la colonne du centre d'usinage peuvent résister à la torsion, à l'absorption des chocs et transférer les vibrations de coupe à la zone non coupée. La colonne utilise une conception de tube de torsion qui offre une excellente rigidité et résistance à la flexion et à la torsion. La conception de base ultra-large réduit le centre de gravité de la base et ajuste le centre de gravité de la machine à la hauteur stable optimale. Le bas de la colonne est élargi pour augmenter la stabilité de la machine.
Vis à billes de pré-traction à trois axes Vis à écrou précontraint de qualité JIS-C3 importée pour éliminer le jeu, la résistance à la chaleur élevée, la résistance à l'usure, la résistance à la torsion et la longue durée de vie, assurant un usinage de haute précision de la machine et adoptant un volume de précision importé. La machine de remplissage d'huile assure la lubrification du mécanisme d'alimentation axial.
Compresseur d'air de précision composite Assurer l’alimentation en air propre et la détection de la pression des composants de la machine. plus contrôle fiable de l'action de la valve de pression d'air. Augmentez le séparateur de gouttelettes d'eau pour éliminer l'humidité de la source externe.
Paramètres techniques
Modèle
Unité
EV850
Voyage (X/Y/Z)
mm
800/500/500
Dimension de la table de travail
mm
1000x500
Fente en T
mm
5-18Tx90
Charge maximale
kilos
400
Distance du nez de broche à la table
mm
150-650
Distance du centre de la broche à la colonne verticale
mm
550
Broche
Cône
BT40
Vitesse de rotation
tr/min
12000
Puissance du moteur FANUC
kW
7.5/11/15
Puissance moteur MITSUBISHI
kW
7.5/11/15
Trois axes
Puissance du moteur FANUC (X/Y/Z)
kW
1,8/1,8/3,0
Puissance moteur MITSUBISHI (X/Y/Z)
kW
2,0/2,0/3,0
Spécification des rails (X/Y/Z)
mm
Rouleau : 35
Nombre de curseurs (X/Y/Z)
ordinateur
4/4/4
Taille de vis
mm
JIS C3 : Φ40
G01 Avance
mm/min
1-10000
G01 Vitesse de déplacement rapide (X/Y/Z)
m/min
48/48/48
Précision de positionnement
mm
±0,005/300
Précision de positionnement répétée
mm
±0,003/300
Magasin d'outils
Bibliothèque du manipulateur
pièce.
24
Il est temps de changer d'outil de coupe
s
1,3-1,8
Longueur maximale de l'outil
mm
300
Diamètre maximum de l'outil (tous les trous d'outils sont remplis d'outils)
mm
78
Diamètre maximum de l'outil (les trous d'outils sont vides à gauche et à droite)
Nantong New Era Technology Co., LTD specializes in developing, designing and producing numerical control machine and CNC machine tool for more than 20 years. We have a professional team in technology development, manufacturing and sales services.
As a professional OEM VMC EV850 économique manufacturers and ODM VMC EV850 économique company, New Era has continuously obtained the advanced scientific and technological achievements at home and abroad, and has now developed into a professional manufacturer with a complete production and mounting center.We always provide customers with the best solutions and creates the maximum value with high-quality products and perfect services.
