Conception du corps Le fuselage est fabriqué en fonte de haute qualité avec du sable résineux pour soulager les contraintes. Il adopte une conception nervurée à haute densité, qui présente une rigidité et une résistance aux chocs élevées.
Tête de broche Des roulements en céramique à grande vitesse sont utilisés, la tête de broche dispose d'un système de refroidissement indépendant intégré et le dispositif de refroidissement de l'huile de broche est utilisé pour contrôler la température de la tête de broche dans une plage raisonnable, réduisant ainsi l'extension thermique de la broche et assurant la précision de l'usinage.
Vis Il adopte une vis à double écrou de qualité de meulage HIWIN/PIM de qualité C3 pour éliminer le jeu. Après traitement thermique, il présente une rigidité, une résistance à l'usure, une résistance à la torsion et une longue durée de vie élevées, ce qui garantit la haute précision du traitement de la machine.
servomoteur à courant alternatif Utilisant le servo Syntec de Taiwan, un servomoteur ultra haute performance, une réponse rapide, une vitesse élevée et une haute précision.
Paramètres techniques
Modèle
Unité
1090
Dimension du contour
mm
2780×2320×2630
Dimension de la table de travail
mm
1000×900
Déplacement de l'axe de coordonnées
Axe X
mm
1000
Axe Y
mm
900
Axe Z
mm
500
Poids de la machine
T
5
Charge maximale
kilos
2000
Vitesse maximale à blanc
mm/min
15000
Vitesse maximale de la broche
tr/min
18 000 (24 000 en option)
Diamètre de la broche
mm
Φ3-Φ16
Puissance nominale
kW
13
Puissance d'entrée
V
380
Système CNC
Syntec/Fagor/LNC/Delta
Vis
HIWIN/PMI
Guidage linéaire
HIWIN/PMI
Roulement
NSK/NACHI
Moteur d'entraînement
Sélection de servomoteurs Japon / Taiwan
Casting
Fonte de haute qualité soulagée par le sable de résine
Nantong New Era Technology Co., LTD specializes in developing, designing and producing numerical control machine and CNC machine tool for more than 20 years. We have a professional team in technology development, manufacturing and sales services.

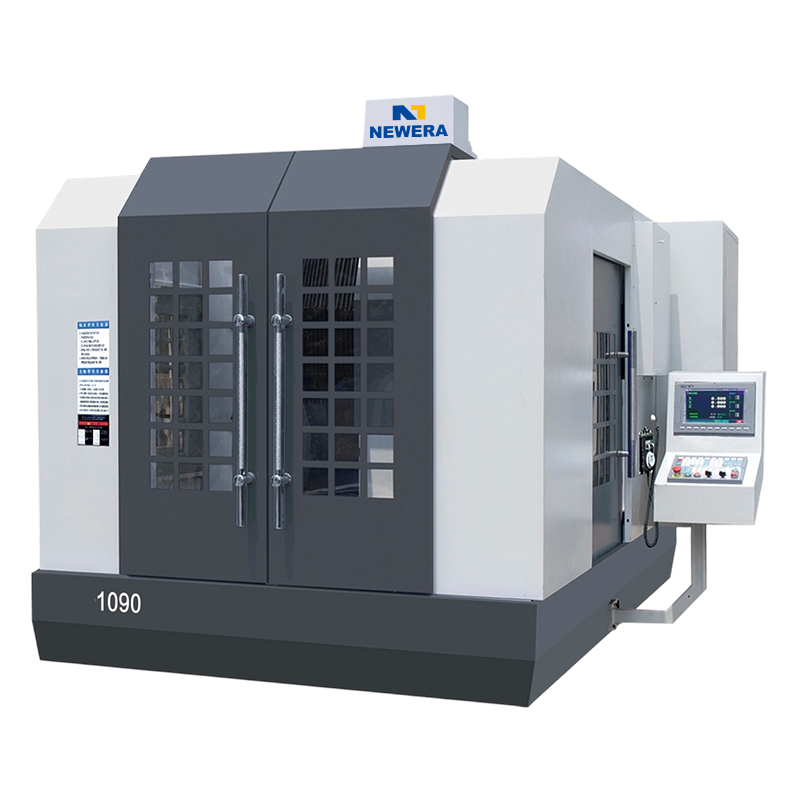

As a professional OEM Fraiseuse à portique CNC NE1090 manufacturers and ODM Fraiseuse à portique CNC NE1090 company, New Era has continuously obtained the advanced scientific and technological achievements at home and abroad, and has now developed into a professional manufacturer with a complete production and mounting center.We always provide customers with the best solutions and creates the maximum value with high-quality products and perfect services.
