EDM à plomb et EDM à fil : quelle est la différence ?

Réponse rapide : EDM à plomb vs Électroérosion à fil - Quelle est la différence

La différence fondamentale entre l'électroérosion à plomb et l'électroérosion à fil réside dans la manière dont chaque méthode enlève la matière et dans la forme qu'elle produit. EDM à plomb (également appelé EDM par enfonçage) utilise une électrode façonnée qui est pressée dans la pièce pour reproduire une cavité en image miroir, ce qui la rend bien adaptée aux cavités de moule 3D, aux surfaces texturées et aux éléments aveugles qu'un outil de coupe ne peut pas facilement atteindre. Électroérosion à fil utilise à la place un fil-électrode fin et se déplaçant en continu pour tracer un chemin complètement à travers la pièce à usiner, ce qui en fait le choix le plus courant pour les profils de coupe traversante, les détails des matrices d'estampage et les fentes fines de précision.

En termes pratiques : si la pièce nécessite une cavité à fond fermé, une surface texturée ou une forme reproduite à partir d'une électrode personnalisée, l'EDM à platine est généralement la meilleure solution. Si la pièce nécessite un profil 2D ou conique avec une saignée étroite, l'électroérosion à fil fonctionne généralement mieux. Les sections ci-dessous comparent les deux méthodes en termes de vitesse, de finition de surface, d'adéquation à l'application et de critères de sélection de la machine, avec des tableaux de référence soutenant chaque point, afin que les équipes d'ingénierie et d'approvisionnement évaluant un Fabricant de machine EDM à plomb peut faire correspondre le type de machine à la géométrie réelle de la pièce plutôt qu'à des hypothèses générales.

Qu’est-ce que l’usinage EDM ? Le principe commun derrière les deux méthodes

L'usinage par électroérosion (EDM) est un processus d'usinage sans contact qui élimine la matière grâce à une série rapide d'étincelles électriques contrôlées entre une électrode et une pièce, toutes deux immergées ou rincées avec un fluide diélectrique. Étant donné que l'enlèvement de matière se produit par érosion par étincelle localisée plutôt que par force de coupe mécanique, l'usinage EDM peut façonner l'acier à outils trempé, le carbure et d'autres matériaux difficiles à couper, quelle que soit leur dureté, ce qui est l'une des principales raisons pour lesquelles il reste courant dans la fabrication de moules et de matrices.

L'EDM à plomb et l'EDM à fil reposent sur ce même principe d'érosion par étincelle, et tous deux nécessitent un contrôle précis de la tension d'espacement, du courant de décharge et de la synchronisation des impulsions pour éliminer le matériau de manière prévisible. Les méthodes divergent principalement dans la géométrie et le mouvement des électrodes : une machine à filière entraîne une électrode profilée verticalement, souvent avec un petit mouvement orbital, dans la pièce, tandis qu'une machine d'électroérosion à fil alimente un fil fin le long d'un chemin programmé, similaire dans son concept à une scie à ruban mobile guidée par érosion par étincelle au lieu d'une lame physique.

Comment EDM à plomb ( EDM par enfonçage ) Fonctionne

L'électroérosion par enfonçage usine une cavité en reproduisant la forme d'une électrode sur mesure, généralement usinée à partir de graphite ou de cuivre, directement dans la pièce à usiner. À mesure que l'électrode est alimentée vers le bas et qu'elle reçoit souvent un petit mouvement orbital pour améliorer le contrôle du rinçage et de la conicité, des milliers de décharges par seconde érodent le matériau de la surface de la pièce, formant progressivement une cavité qui reflète la géométrie de l'électrode.

Formation d'électrodes et de cavités

L'électrode est généralement le consommable le plus important dans une configuration d'électroérosion à platine, car sa forme, son matériau et ses caractéristiques d'usure déterminent directement la précision de la cavité et la texture de la surface. Les électrodes en graphite sont couramment utilisées pour les cavités plus grandes et le retrait grossier car elles s'usinent rapidement et résistent à la fissuration thermique, tandis que les électrodes en cuivre sont souvent sélectionnées pour des détails plus fins et une finition de surface améliorée sur les éléments critiques de la cavité.

Fluide diélectrique et érosion par étincelles

Tout au long du processus, la pièce et l'électrode restent immergées dans un fluide diélectrique, généralement une huile EDM spécialisée, qui isole l'espace entre les étincelles, refroidit la zone d'usinage et élimine les particules de débris érodés. Un rinçage constant est l'un des facteurs les plus importants dans un processus d'électroérosion par enfonçage stable, car les débris qui ne sont pas éliminés de l'espace peuvent déclencher des décharges irrégulières et contribuer aux problèmes d'arc évoqués plus loin dans ce guide.

Comment fonctionne l'électroérosion à fil, à titre de comparaison

L'électroérosion à fil remplace l'électrode façonnée par un fil fin et déroulé en continu, généralement en laiton ou en fil enduit, qui traverse la pièce le long d'un trajet 2D ou conique programmé, tandis que l'eau déminéralisée sert généralement de milieu diélectrique. Étant donné que le fil est consommé et constamment rafraîchi, la compensation de l'usure de l'électrode est moins préoccupante qu'avec une électrode EDM à platine fixe.

Cette construction rend l'électroérosion à fil efficace pour couper des profils externes, des fentes internes qui partent d'un trou pré-percé et pour emboutir des composants de matrice qui nécessitent une saignée étroite et cohérente. Elle est généralement moins adaptée aux cavités à fond fermé ou aux surfaces texturées 3D profondes, qui restent le domaine principal de la machine à filière.

EDM à plomb et EDM à fil : comparaison des performances côte à côte

Étant donné que les deux méthodes sont souvent confondues, il est utile de les comparer côte à côte pour les dimensions de performance qui affectent le plus la planification des processus d'un atelier. Le graphique radar ci-dessous note l'EDM à plomb et l'EDM à fil sur un indice relatif de 0 à 10 sur cinq dimensions pratiques en fonction des caractéristiques de processus typiques de chaque méthode.

Comme l'illustre le graphique, l'EDM à platine obtient des résultats considérablement plus élevés en matière de formation de cavités complexes, ce qui reflète sa capacité à reproduire une forme d'électrode entièrement tridimensionnelle dans une seule configuration. L'électroérosion à fil, en revanche, est clairement leader en termes de précision de coupe et de flexibilité de configuration pour les formes de contour personnalisées, car la reprogrammation d'un chemin de fil est souvent plus rapide que l'usinage d'une nouvelle électrode. La qualité de la finition de surface et l'efficacité des sections épaisses sont plus proches entre les deux méthodes, ce qui explique en partie pourquoi de nombreux ateliers de moulage et de matrice utilisent les deux types de machines plutôt que de les considérer comme interchangeables.

Faire correspondre le type d'EDM à l'application

Dans la pratique, le choix entre l'électroérosion à platine et l'électroérosion à fil dépend généralement des caractéristiques spécifiques de la pièce produite plutôt que de l'industrie elle-même, puisqu'un seul projet de moule ou de matrice utilise souvent les deux méthodes sur différents composants au sein du même outil.

Le graphique à colonnes groupées ci-dessus compare l'adéquation relative à trois types de fonctionnalités courants. L'électroérosion par plomb présente un net avantage pour les cavités 3D profondes, puisqu'une électrode façonnée peut former une poche à fond fermé en un seul passage, tandis que l'électroérosion par fil présente le modèle opposé pour les fentes de précision fines et les coins internes pointus, où un fil se déplaçant en continu produit une saignée plus nette et plus cohérente. Les coins internes pointus, en particulier, ont tendance à favoriser l'électroérosion à fil, car le diamètre du fil peut être sélectionné pour maintenir un rayon de coin intérieur plus serré que celui que la plupart des électrodes plongeantes peuvent pratiquement reproduire, ce qui est un détail qui mérite d'être examiné au début de la conception de l'outillage.

Pourquoi l'usinage EDM est-il lent ? Comprendre les compromis entre vitesse et état de surface

L'usinage EDM est souvent décrit comme relativement lent par rapport au fraisage ou au tournage conventionnels, et la raison est directement liée à la manière dont le taux d'enlèvement de matière interagit avec les exigences de finition de surface. Les passes d'ébauche utilisent un courant de décharge plus élevé et une durée d'impulsion plus longue pour éliminer rapidement la matière, tandis que les passes de finition réduisent intentionnellement le courant et la durée d'impulsion pour produire une surface plus lisse, ce qui ralentit considérablement l'enlèvement de matière.

Le graphique montre une nette tendance à la baisse : pour une finition grossière de Ra 3,2 micromètres, le taux d'enlèvement de matière relatif est relativement élevé, mais l'obtention d'une finition fine de Ra 0,2 micromètres réduit généralement ce taux à une petite fraction de la valeur d'ébauche. Ce compromis est une caractéristique normale de l'électroérosion plutôt qu'un signe d'une machine sous-performante, et c'est pourquoi les ateliers planifient généralement les opérations d'ébauche et de finition comme des étapes distinctes avec des jeux de paramètres différents. Sélection d'un machine EDM à grande vitesse Le contrôle adaptatif de l'alimentation électrique peut contribuer à réduire le temps d'ébauche sans sacrifier la qualité de finition nécessaire sur les surfaces critiques de l'empreinte.

Pourquoi l'EDM arc et pourquoi la finition de surface est-elle parfois mauvaise

Deux des questions de dépannage les plus courantes dans l'usinage EDM sont la raison pour laquelle le processus présente des arcs et la raison pour laquelle la finition de surface est plus rugueuse que prévu, et les deux sont généralement liées aux conditions d'espacement plutôt qu'à la machine elle-même.

• Accumulation de débris dans l'espace - un mauvais rinçage laisse les particules érodées combler l'éclateur, concentrant les décharges en un seul endroit et provoquant des arcs localisés ou des dommages aux électrodes.
• Tension d'écartement ou réglages de servo incorrects - un espace trop étroit augmente le risque de courts-circuits et d'arcs instables, tandis qu'un espace trop large peut produire des décharges incohérentes et un retrait plus lent.
• Surface de l'électrode usée ou contaminée - l'usure des électrodes modifie les caractéristiques de décharge au cours d'un cycle, ce qui peut laisser des incohérences de texture visibles sur la cavité finie.
• Paramètres de finition non adaptés au matériau - Chaque matériau de la pièce à usiner réagit différemment à la durée d'impulsion et au courant, de sorte que les paramètres copiés à partir d'un matériau ou d'une épaisseur différente produisent souvent une surface plus rugueuse que prévu.
• Passes de finition insuffisantes - le fait de sauter des étapes de finition intermédiaires pour gagner du temps de cycle laisse souvent des cratères de décharge visibles qu'une séquence de finition appropriée en plusieurs étapes éliminerait autrement.

La résolution de ces facteurs commence généralement par l'examen de la pression de rinçage, des réglages d'écartement et de la séquence des paramètres de finition avant de supposer un défaut d'électrode ou de machine, car la plupart des problèmes d'arc et de finition de surface dans l'électroérosion par enfonçage sont liés au processus plutôt qu'à des défauts d'équipement.

Comment choisir une machine d'électroérosion à plomb pour votre boutique

Le choix d'une machine d'électroérosion à platine commence généralement par l'adaptation des capacités de la machine aux types de pièces qu'un atelier produit le plus souvent, puisqu'une machine à usage général et une machine de production hautement automatisée sont optimisées pour différents flux de travail.

Le graphique à barres horizontales ci-dessus classe cinq applications d'atelier courantes en fonction de la manière dont l'EDM à plomb s'adapte généralement à chacune d'entre elles. Les moules à cavité profonde et les surfaces de moule texturées obtiennent les scores les plus élevés car tous deux reposent sur la capacité d'une électrode à reproduire une forme tridimensionnelle complète, ce qui constitue la principale force du processus d'enfonçage. Le travail des électrodes à micro-fonctions obtient des résultats comparativement inférieurs, non pas parce que l'EDM à plomb ne peut pas gérer les détails les plus fins, mais parce que les très petites caractéristiques nécessitent généralement un servocommande plus strict et un rinçage plus soigneux, ce qui oriente les acheteurs vers un machine d'électroérosion de précision configuration plutôt qu’un modèle de production standard.

• Enveloppe de travail et déplacement sur l'axe Z - doit s'adapter confortablement à la plus grande profondeur de cavité et à la plus grande taille d'électrode que l'atelier s'attend à utiliser.
• Précision du servocommande et de l’alimentation - affecte directement la stabilité de l'espace, la consistance de la décharge et la finition de surface réalisable.
• Changeur d'électrodes automatique - Prend en charge la production EDM par enfonçage automatique et sans surveillance sur plusieurs électrodes.
• Capacité de mouvement orbital ou planétaire - améliore le rinçage et permet une finition conique ou latérale à partir d'une seule électrode.
• Filtration diélectrique et gestion des fluides - maintient les niveaux de débris à un niveau bas pour une décharge et une qualité de surface constantes.
• Logiciel de contrôle et bibliothèques de paramètres - réduit le temps de configuration sur une machine d'électroérosion à platine CNC manipulant divers types de cavités.

Ce qu'il faut considérer avant d'acheter une machine EDM

Au-delà de la fiche technique, quelques questions plus larges façonnent généralement une décision judicieuse d'achat d'une machine d'électroérosion, en particulier pour les ateliers qui ajoutent pour la première fois une capacité d'usinage par électroérosion.

1. Champ d'application - si la machine sera principalement destinée aux travaux de moulage et d'outillage, aux composants aérospatiaux, aux pièces médicales ou à l'outillage général de prototypes.
2. Matériaux usinés le plus souvent - L'acier à outils trempé, le carbure et les alliages exotiques imposent chacun des exigences différentes en matière d'alimentation électrique et de rinçage.
3. Superficie disponible et services publics - La taille du réservoir de travail, la manipulation diélectrique et les exigences en matière de service électrique doivent correspondre à l'agencement de l'atelier.
4. Niveau d'automatisation requis - si une configuration d'électroérosion par enfonçage automatique avec changement d'électrode est justifiée par le volume de production.
5. Support technique et formation - Formation des opérateurs sur le logiciel de contrôle et temps de réponse aux questions de service après l'installation.
6. Historique de fabrication - vérifier depuis combien de temps un fournisseur de machines EDM ou une usine chinoise de machines EDM a produit des machines EDM industrielles avant de s'engager dans une commande personnalisée.

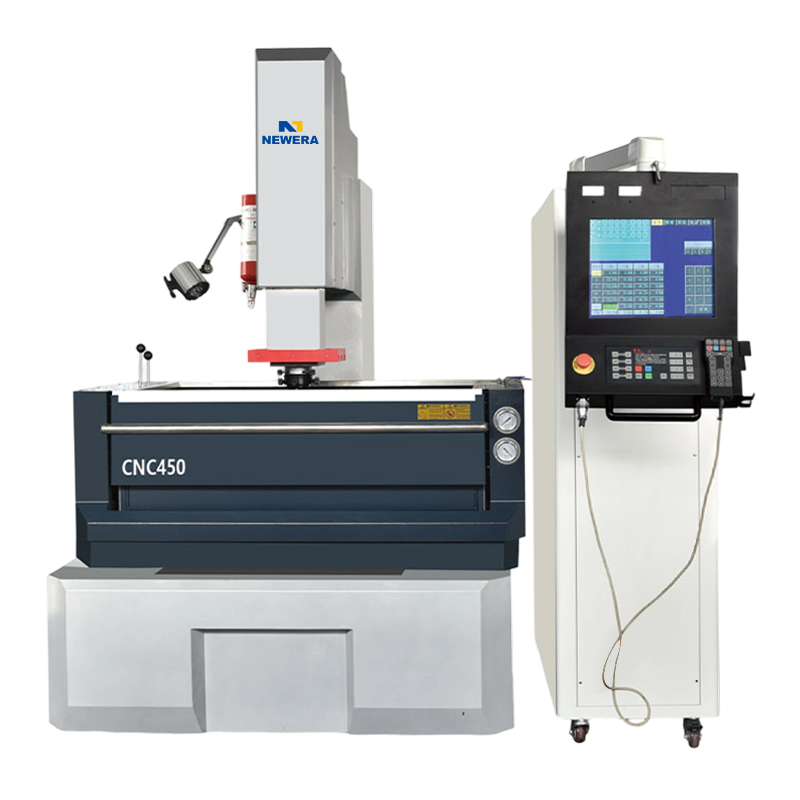

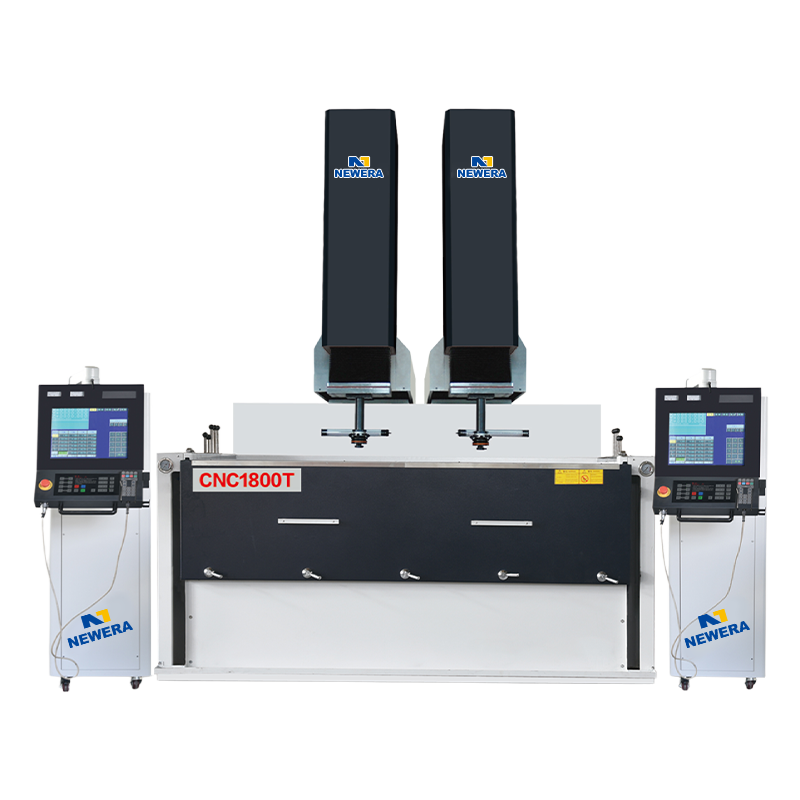

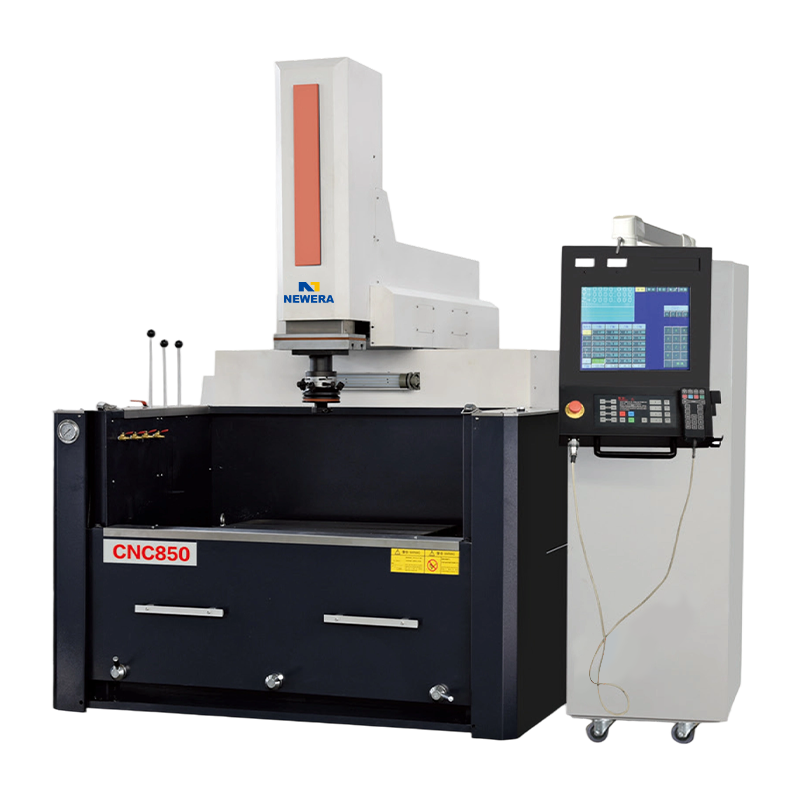

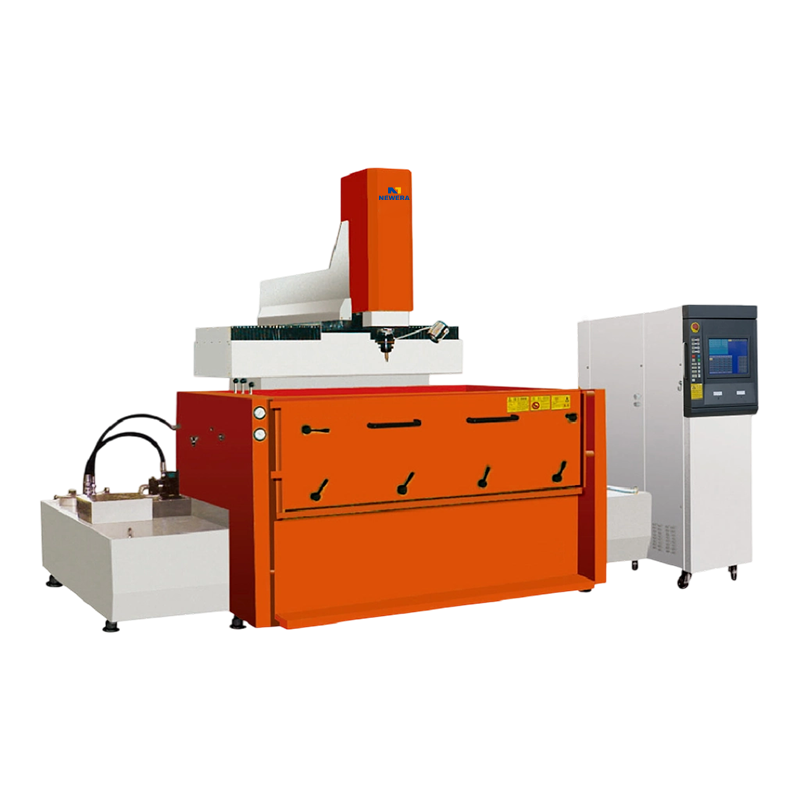

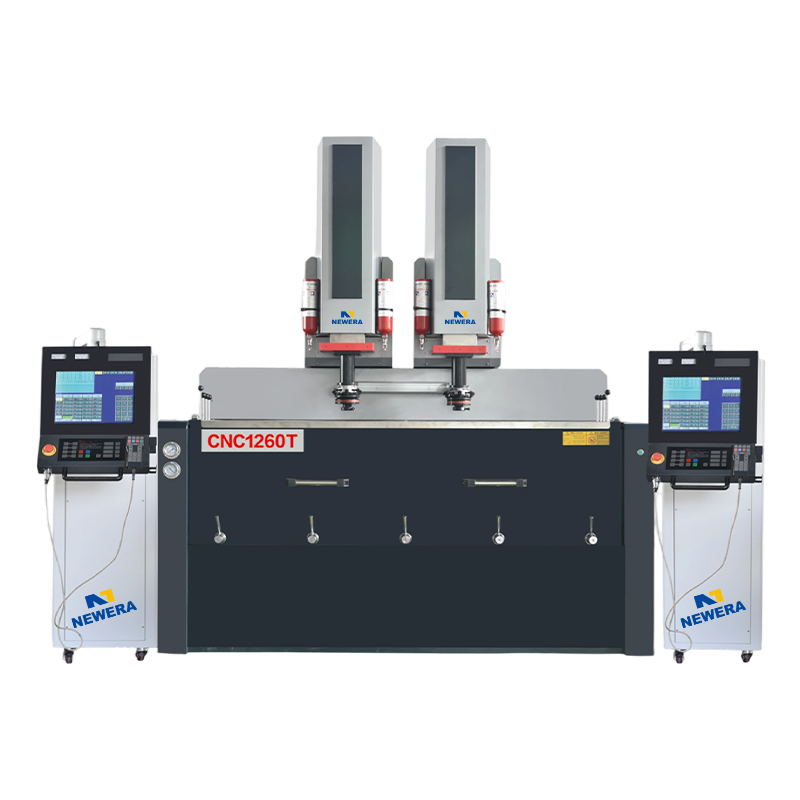

Travailler avec un fabricant professionnel de machines d'électroérosion à plomb

Nantong New Era Technology Co., LTD est spécialisée dans le développement, la conception et la production de machines à commande numérique et de machines-outils CNC depuis plus de 20 ans, soutenue par une équipe dédiée couvrant le développement technologique, la fabrication et le service commercial. En tant que Machine d'électro-érosion d'OEM fabricant et partenaire de machines d'électroérosion à platine ODM, New Era a intégré des développements technologiques nationaux et internationaux avancés dans sa gamme de produits et exploite un centre de production et d'assemblage complet, qui prend en charge à la fois les modèles de machines d'électroérosion à platine CNC standard et les configurations personnalisées pour les ateliers ayant des exigences spécifiques en matière d'automatisation ou d'enveloppe de travail.

Pour les acheteurs évaluant un fabricant de machines EDM à plomb ou un fournisseur de machines EDM plus large, il est généralement utile d'examiner l'expérience de fabrication, la disponibilité du support technique après-vente et de savoir si le fournisseur peut s'adapter aux spécifications des machines EDM industrielles ou des machines EDM de précision pertinentes pour la combinaison de pièces de l'atelier avant de finaliser une décision d'achat.
